Ganter Norm® - Laufrollenführungen, Edelstahl, mit innenliegendem Verfahrweg (1490-37-474-B3-0-NI)

Laufrollenführungen GN 1490 werden meist paarweise in waagrechter Lage vertikal (wie abgebildet) oder senkrecht verbaut. Sie finden ihren Einsatz wenn einfache, lineare Bewegungen z.B. in der Automatisierungstechnik oder im Fahrzeug- und Maschinenbau ausgeführt werden sollen.

In Verbindung mit den auf die Laufschienen spielfrei abgestimmten Rollenläufern, können bestmögliche Verfahreigenschaften bei gleichzeitig geringem Wartungsaufwand erreicht werden. Das System ist nach Einsetzen des Rollenläufers direkt einsatzbereit.

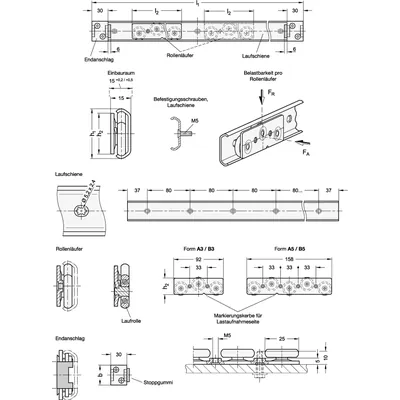

Die Laufrollenführungen bestehen aus einer Laufschiene, ein oder zwei Rollenläufer und der gewählten Anzahl Endanschläge. Die Lieferung erfolgt unmontiert. Der Einbau der Laufschiene kann beliebig links- oder rechtsseitig an der Anwendung erfolgen. Beim Einbau der Rollenläufer muss die Richtung der Lastaufnahme (Markierungskerbe) berücksichtigt werden. Die Schmier- und Wartungshinweise sind zu beachten.

• 5 Rollen: 158
• b: 37
• FA pro Rollenläufer in N 3 Rollen: 200
• FR pro Rollenläufer in N 3 Rollen: 800
• Gewicht: 0.575 kg
• h1: 37
• h2: 30
• l1: 474
• l2 Rollenläufer 3 Rollen: 92
• RoHS: Ja
