Ganter Norm® - Fußplatten, ohne zentrale Befestigungsbohrung (36.1-100-R20-A)

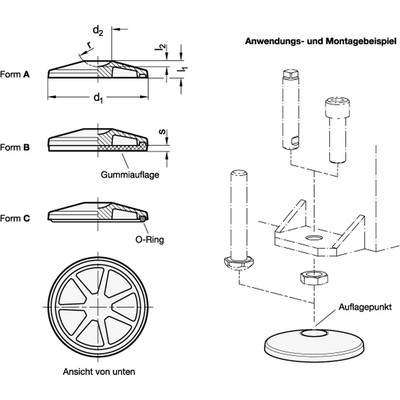

Fußplatten GN 36.1 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt.

Die Fußplatten eignen sich zur Verwendung mit kundenspezifischen Verstell- bzw. Ausgleichsspindeln, welche am Auflagepunkt über den sphärisch ausgeformten Aufnahmeradius „r“ verfügen. Alternativ verwendete DIN-Schrauben oder -Gewindestifte mit Fase oder Spitze reduzieren die Belastbarkeit durch die nicht vollflächige Auflage.

Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C mit O-Ring wird eine Abdichtung gegenüber dem Boden erreicht, sodass Verschmutzungen unter dem Fuß verhindert werden.

• d2: 25.5
• Fußdurchmesser d1: 100
• Gewicht: 0.458 kg
• l1 ≈: 17.5
• l2: 4.6
• Radius r: R20
• RoHS: Ja
• Statische Belastbarkeit F in kN Form A / C: 110
