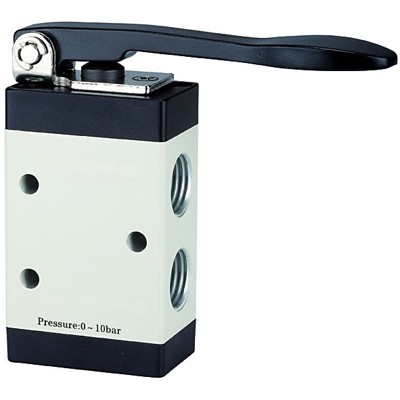

RIEGLER® - 3/2-Wegeventil, manuell, »M3«, langer Hebel, NC, G 1/8"
36,16 € inkl. MwSt
30,39 € exkl. MwSt
Preis pro Stück
GTIN: 4047322311311
Art.-Nr. V00000000272077
VARIANTENAUSWAHL
Menge
Sichere Bezahlung
BESCHREIBUNG
TECHNISCHE DATEN
Anschluss
Innengewinde
Anschluss Entlüftung
G 1/8
Art der integrierten Schaltung
monostabil - Normally closed (NC) - in Ruhestellung geschlossen
Baulänge
35 mm
Betriebsdruck max.
10 bar
Betriebsdruck min.
0 bar
Betätigung
monostabil
Branche
Maschinenbauindustrie - Mess- und Regeltechnik - Druckluftindustrie - alle Industrien
Durchfluss
450 l/min
Durchflusswertmessung
bei P1 = 8 bar. P2 = 6 bar und Druckabfall Δp = 1 bar
Einsatzbereich
Steuerung - pneumatische Steuerungen - Regeltechnik - Pneumatik
Einsatzmedium
Luft
Farbe
schwarz
Funktion
3/2 NC
Gesamtlänge
35 mm
Handnotbetätigung
0
Hebel/Schalterfarbe
schwarz
Innengewindegröße 1
G 1/8 Zoll
Material Dichtung
Nitril Butadien Kautschuk (NBR)
Material Gehäuse
Aluminiumlegierung
Material Ventilsitz
Aluminiumlegierung
Maximale Betriebstemperatur
70 °C
Maximale Umgebungstemperatur
70 °C
Maximaler Betriebsdruck
10 bar
Minimale Betriebstemperatur
-20 °C
Minimale Umgebungstemperatur
-20 °C
Norm
DIN EN ISO 228 Rohrgewinde nicht im Gewinde dichtende Verb.
Symbol
3
Temperaturbereich max.
70 °C
Temperaturbereich min.
-20 °C
Vakuumeignung
0
Ventilart
3/2 Wege
Ventilkörper
Aluminiumlegierung
Ventilsteuerung
direktgesteuert - Hebel - handbetätigt
