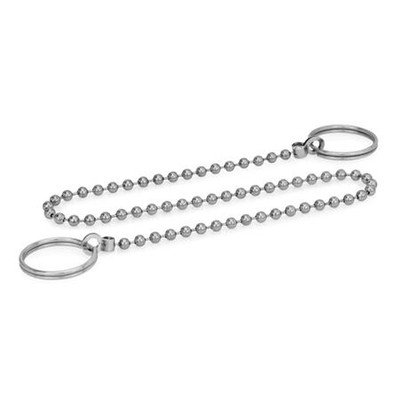

Ganter Norm® - Kugelketten, Edelstahl (111.5-200-30)

Kugelketten GN 111.5 werden hauptsächlich in Verbindung mit Kugelsperr- und Steckbolzen verwendet.

Dabei zeichnen sich die Kugelketten dadurch aus, dass sie keinerlei Steifigkeit aufweisen.

Die Schlüsselringe werden unmontiert geliefert, beide Ringe haben den gleichen Ø d1.

Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.

Optimal geeignet für Kugelsperrbolzen und Steckbolzen:




- GN 113.11, GN 113.12
für Bolzen Ø 5, Ø 6

- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 5, Ø 6, Ø 8

- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2
für alle Bolzen





- GN 113.11, GN 113.12, GN 314
für Bolzen Ø 8, Ø 10, Ø 12

- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 10, Ø 12, Ø 16, Ø 20, Ø 25






- GN 113.11, GN 113.12, GN 314
für Bolzen Ø 16, Ø 20, Ø 25

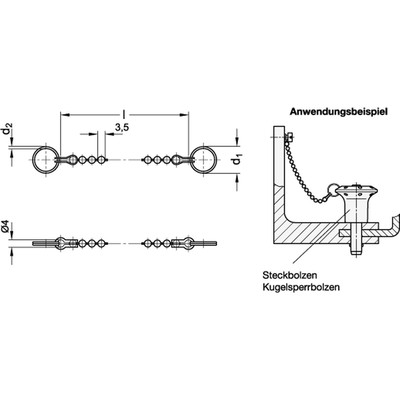

• d2: 1.8
• Gewicht: 0.012 kg
• Kettenlänge l: 200
• ohne Schüsselring: 180
• Ringdurchmesser d1: 30
• RoHS: Ja
• Statische Belastbarkeit in N ≈ mit Schlüsselring: 120
