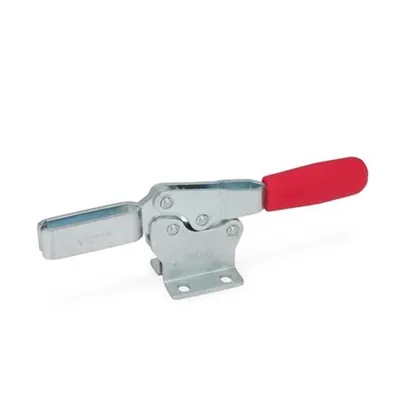

Ganter Norm® - Schnellspanner horizontal, Stahl, Spannhebel horizontal, mit waagrechtem Fuß (820-355-M)

Schnellspanner GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung.

Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.

Schnellspanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Schnellspanner in Form O können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.

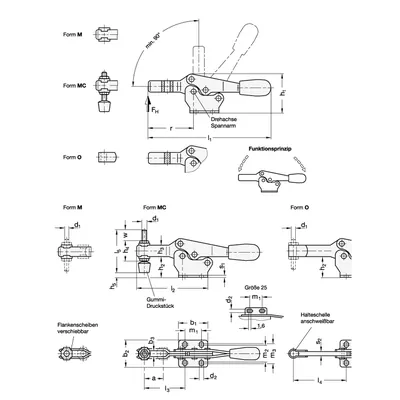

• a ≈: 58
• b1: 60
• b2: 56
• b3: 10.4
• d1: M 10
• d2: 8.5
• FH in N Haltekraft: 1800
• Gewicht: 0.700 kg
• Größe: 355
• h1 ≈: 83
• h2: 50
• h3: 22
• l1 ≈: 270
• l2 ≈: 161
• l3 ≈: 96
• m1: 41
• m2: 38.8
• m3: 43
• r: 108.5
• RoHS: Ja
• s1: 3.5
