Ganter Norm® - Exzenterspanner, Hebel Zink-Druckguss, mit Edelstahl-Innengewinde (927.4-44-M4-A-B)
10,91 € inkl. MwSt
9,17 € exkl. MwSt
Preis pro Stück
GTIN: 4045525555747
Art.-Nr. V00000003104021
Hersteller-Nr. 927.4-44-M4-A-B
Menge
Sichere Bezahlung
BESCHREIBUNG
Exzenterspanner GN 927.4 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie, anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.
Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.

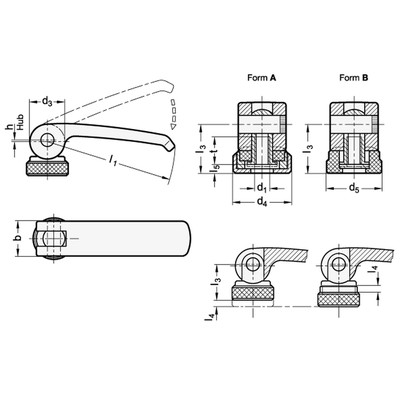

- b: 12
- d3: 12
- d4: 15
- Gewicht: 0.027 kg
- Gewinde d1: M 4
- Grifflänge l1: 44
- h Hub bei 90° Hebel- drehung: 0.5
- l3 in Spann- stellung: 13.2
- l4 Verstell- weg: 2
- l5 in Spann- stellung: 2.2
- RoHS: Ja
- t: 8
TECHNISCHE DATEN
Farbe (Hersteller)
B - schwarz. RAL 9005
