Bohrfutter - auf eine präzise und zentrische Spannung kommt es an

Bohren ist eines der am häufigsten durchgeführten spanenden Fertigungsverfahren. Bohrungen können manuell als auch maschinell hergestellt werden. Für die maschinelle Fertigung von Bohrungen mittels Handbohrmaschinen oder Stand- und Tischbohrmaschinen ist eine Spannvorrichtung für das Einsatzwerkzeug nötig. Für präzise Bohrungen sind die Kraftübertragung, die Rundlaufgenauigkeit und die Zentrierung des Bohrers wichtig. Das Bohrfutter, als Bindeglied zwischen Maschine und Bohrwerkzeug ist daher wesentlich für die Herstellung von maßhaltigen Bohrungen. Zur Aufnahme von Bohrern kommen Zahnkranzbohrfutter, Schnellspannbohrfutter oder ein SDS-Bohrfutter zum Einsatz. In dieser Kategorie finden Sie die verschiedenen Bohrfutterarten von namhaften Herstellern wie RÖHM, Bosch oder metabo^® sowie Wissenswertes, worauf es beim Einsatz eines Bohrfutters ankommt.

Die Eigenschaften der Bohrfutterarten

Zur Aufnahme der Einsatzwerkzeuge in der Bohrmaschine oder dem Bohrhammer sind die nachstehenden Punkte bei der Auswahl eines Bohrfutters zu berücksichtigen:

Verwendete Maschine
Zu bohrendes Material
Spannbereich
Art des Werkzeugwechsels

Der Anwendungsfall ist entscheidend für die Wahl des geeigneten Bohrfutters. Die Spannweite eines Bohrfutters gibt den möglichen minimalen und maximalen Schaftdurchmessers des Bohrers an. Zudem ist darauf zu achten, ob das Bohrfutter für Rechts- und Linkslauf geeignet ist. Bei Maschinen mit Schlagbohrfunktion muss das Bohrfutter schlagbohrfest sein.

Zahnkranzbohrfutter finden sich bei Stand- und Tischbohrmaschinen sowie auch bei handgeführten Bohrmaschinen wieder. Zahnkranz-Bohrfutter sind für eine hohe Spannkraft bekannt, die gerade beim anspruchsvollen Bohren mit leistungsstarken Bohrmaschinen gefragt ist. Überzeugend arbeitet das Zahnkranzbohrfutter, auch wenn das Risiko besteht, dass der Bohrer sich im Material festsetzt bzw. verkantet oder im Bohrfutter durchdreht. Durch die robuste Bauweise und der Befestigung des Einsatzwerkzeuges mit einem Bohrfutterschlüssel wird nicht nur höchste Rundlaufgenauigkeit, sondern auch eine bessere Kraftübertragung erreicht.

Das Schnellspannbohrfutter ist für handgeführte Bohrmaschinen und Akku-Bohrschrauber der ideale Werkzeughalter. Besonders bei Arbeiten, die einen häufigen Werkzeugwechsel erfordern, ist der Einsatz eines Schnellspann-Bohrfutters von Vorteil. Das Spannen und Entspannen der Bohrer ist werkzeuglos und schnell mit den Händen durchführbar. Zudem erfordern hochwertige Schnellspannfutter im Rechts- und Linkslauf kein Nachspannen.

Das Bohrfutter mit SDS Aufnahme ist ein spezielles von der Firma Bosch entwickeltes Bohrerschaft-System, welches für schlagende und drehende Bohrhämmer geeignet ist. Bohrmaschinenfutter mit SDS sind nicht mit normalen Bohrern, sondern nur in Verbindung mit Bohrern und Meißeln einsetzbar, die mit einem SDS Schaft gefertigt sind. Neben einer sehr guten Kraftübertragung ermöglichen Bohrfutter mit SDS-Aufnahme einen Werkzeugwechsel ohne zusätzlichen Schlüssel. Neben dem schnellen Werkzeugwechsel kennzeichnet sich diese Spanntechnik durch die Beweglichkeit des Bohrers in Längsrichtung. Die SDS Bohrfutter sind in unterschiedlichen Varianten erhältlich:

SDS-plus (Schaft-∅ 10 mm)
SDS-max (Schaft-∅ 18 mm)
SDS-quick (Schaft-∅ 6,5 mm)

Diese Varianten bezeichnen den Schaftdurchmesser für die Bohreraufnahme.

Die unterschiedlichen Befestigungen der Bohrfutter

Um ein Bohrfutter an die jeweilige Bohrmaschine zu montieren, ist bei der Anschaffung der Befestigungsmechanismus zu beachten:

Aufschraubgewinde plus Sicherungsschraube

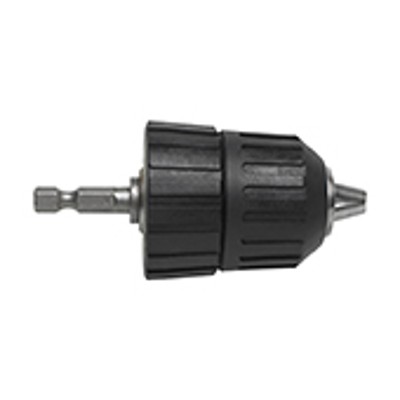

Einsteckbefestigung 1/4" - 6-kant
Einsteckbefestigung mit SDS-Aufnahme

Bei Bohrmaschinen und Schlagbohrmaschinen mit Aufschraubgewinde ist darauf zu achten, dass das Gewinde des Bohrfutters passend für die Maschine ist. Die Einsteckbefestigung mit 1/4"- 6-kant eignet sich für Akku- und Elektroschrauber ohne Bohrfutter. Die Einsteckbefestigung mit SDS-Aufnahme findet sich bei Bohrhämmern.

Damit Sie für Ihre Anwendung die passende Lösung finden, bieten Ihnen unsere Fachhändler neben einem umfangreichen Produktsortiment an hochwertigen Bohrfuttern und SDS Adapter von renommierten Herstellern auch eine kompetente und individuelle Beratung.
