Anschlagwinkel und Flachwinkel für professionelle Genauigkeit

Der Winkel ist im Holz- und Metallbau ein Messwerkzeug, welches ständig zur Prüfung rechter Winkel, zum Anreißen, Anzeichnen und beim Ausrichten eines Werkstücks zum Einsatz kommt. Ein Schlosser oder Tischler braucht. Ein Anschlagwinkel DIN875 GG0 aus Normalstahl ist nicht wertiger als ein Anschlagwinkel DIN875 GG2, der dafür aus rostfreiem Stahl mit feinstgeschliffenen Kanten und Seiten gefertigt ist. Bei einem Messwinkel sind das Material, die Oberflächenbearbeitung als auch die Verbindung des Anschlages wesentliche Qualitätsmerkmale. Winkel werden aus unterschiedlichen Materialen hergestellt:etzen zu können, sind bei der Anschaffung einige Faktoren zu berücksichtigen. In dieser Kategorie finden Sie neben einer umfangreichen Variantenauswahl an Anschlagwinkel, Flachwinkel und Präzisions-Winkel auch Wissenswertes zu den rechtwinkeligen Messwerkzeugen.

Der Genauigkeitsgrad eines Winkels

Um die geforderte Kontrollqualität zu erhalten, sind Anschlagwinkel oder Flachwinkel nach DIN 875 in vier Genauigkeitsgrade eingeteilt. Abhängig vom Einsatzbereich und der benötigten Messgenauigkeit ist der Genauigkeitsgrad des Anschlagwinkels oder Flachwinkels zu wählen. Der Genauigkeitsgrad gibt die Ebenheitstoleranz über die Schenkellänge in µm an. Die Toleranz der Winkel ergibt sich aus folgenden Formeln:

Genauigkeitsgrad	Formel	Toleranz Rechtwinkeligkeit und Ebenheit	Einsatzbereich	Ausführung
00	2 + L/100	3 µm	Präzisionstechnik, Metall- und Maschinenbau	Prüfflächen feingeschliffen und geschabt oder geläppt
0	5 + L/50	7 µm	Präzisionstechnik, Metall- und Maschinenbau	Prüfflächen feingeschliffen und geschabt oder geläppt
1	10 + L/20	15 µm	Holzbau, Möbelbau, Bau, allgemeiner Maschinenbau	Prüfflächen feingeschliffen
2	20 + L/10	30 µm	Holzbau, Möbelbau, Bau, allgemeiner Maschinenbau	Prüfflächen feingeschliffen

L entspricht der Länge der Hochkant-Messfläche des langen Schenkels von 100 mm

Die Genauigkeit GG (Genauigkeitsgrad) bei einem Präzisions-Haarwinkel, der in der Bezeichnung mit DIN875 / GG00 angegeben wird, ist für den Einsatz im Präzisionsmaschinenbau geeignet. Ein Anschlagwinkel mit einer Genauigkeit GG2 ist für den Anwendungsbereich im Holzbau vollkommen ausreichend, da die Toleranzen in diesem Bereich für gute Arbeitsergebnisse allgemein größer ausfallen.

Was macht einen hochwertigen Messwinkel aus?

Eine niedrige Rechtwinkeligkeits- und Ebenheitstoleranz ist nicht ausschlaggebend für die Qualität eines Flachwinkels. Ein Tischlerwinkel braucht in der Regel eine geringere Genauigkeitsgüte als ein Schlosserwinkel. Ein Anschlagwinkel DIN 875 GG0 aus Normalstahl ist nicht wertiger als ein Anschlagwinkel DIN 875 GG2, der dafür aus rostfreiem Stahl mit feinstgeschliffenen Kanten und Seiten gefertigt ist. Bei einem Messwinkel sind das Material, die Oberflächenbearbeitung als auch die Verbindung des Anschlages wesentliche Qualitätsmerkmale. Winkel werden aus unterschiedlichen Materialen hergestellt:

Flachwinkel Stahl
Flachwinkel Spezialstahl (INOX)
Flachwinkel Edelstahl (V2A)
Flachwinkel Aluminium
Tischlerwinkel Holz:
- Buche
- Nussbaum
- Palisander
Winkel aus Materialkombinationen
- rostfreier, verzinkter Stahl mit kurzem Schenkel aus Holz
- Aluminium und Holz oder Kunststoff
- Stahl oder Edelstahl und Holz oder Kunststoff

Bei der Auswahl des geeigneten Materials ist der Einsatzzweck, die Einsatzumgebung, die Einsatzhäufigkeit und die damit verbundene Beanspruchung zu berücksichtigen. Ein Winkel aus gehärtetem, rostfreiem Stahl bietet auch unter starker Beanspruchung eine sehr gute Verschleißfestigkeit und sorgt bei großen Schenkellängen für die nötige Stabilität. Winkel aus Spezialstahl oder INOX sind sehr präzise und formstabil. Die Qualität der Oberflächenbearbeitung von den Kanten und Seiten gilt zu beachten, wenn die Messwinkel an Werkstücken mit empfindlichen Oberflächen angelegt werden. Hier empfiehlt es sich, Flach- oder Anschlagwinkel mit feinstgeschliffenen Kanten und Flachseiten einzusetzen. Bei Anschlagwinkel ist eine präzise und stabile unlösbare Niet- oder Schweißverbindung wichtig.

Prüfen Sie vor der Bestellung eines Anschlagwinkels, Flachwinkels, Präzisions-Haarwinkel oder Schlosserwinkels, welche Kriterien für Ihren Anwendungsfall entscheidend sind. Bei der Variantenauswahl aus dem umfangreichen Sortiment an Messwinkel in unterschiedlichen Größen und Ausführungen von renommierten Herstellern wie Helios Preisser oder hedue® stehen Ihnen unsere Fachhändler gerne beratend zur Seite. Neben Anschlagwinkel oder Schlosserwinkel nach finden Sie auch spezielle Winkel wie Schnittmacherwinkel, Spitzwinkel oder Winkelmesser.

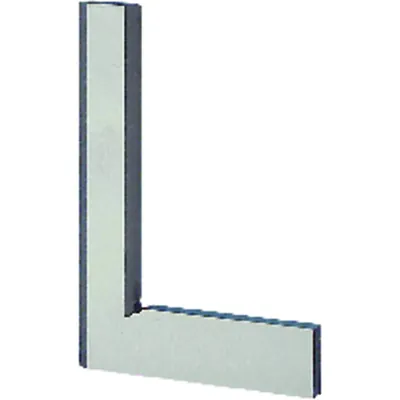

forum® - Präzisions-Haarwinkel
